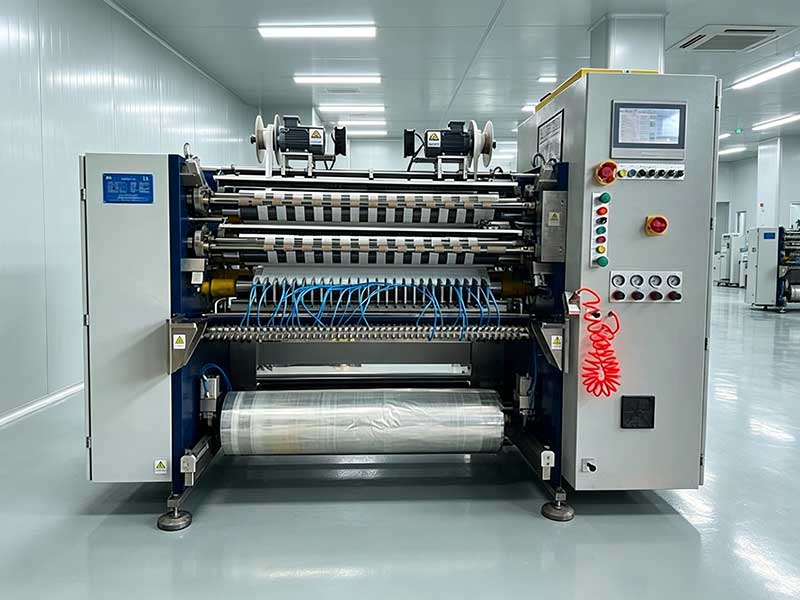

選醫用膠帶分切機，最容易踩的坑是把它當成“普通膠帶分切機”來挑。普通封箱膠帶基材單一、厚度穩定，設備選型主要看速度和價格；而醫用膠帶的基材跨度極大——從輕薄的無紡布、桑皮紙，到厚實的棉布，再到極易拉伸的PE膜——每一種材質對刀具系統、張力控制的要求都截然不同。選型的核心邏輯只有一條：讓設備性能與你實際要切的基材精準匹配，而不是盲目追求最高配置。

一、先認清材質：不同基材決定分切方式

醫用膠帶的基材主要分為四大類，其對分切的要求差異顯著：

無紡布與紙質基材是應用最廣的類型，包括無紡布、桑皮紙、純木漿紙等。這類材料質地柔軟、透氣性好，但抗拉強度低，邊緣容易起毛。分切時刀具不夠鋒利或張力稍有波動，就會產生毛邊、掉屑，直接影響產品潔凈度。對于薄型無紡布，剃刀分切是更經濟高效的選擇，切口干凈、材料浪費少。

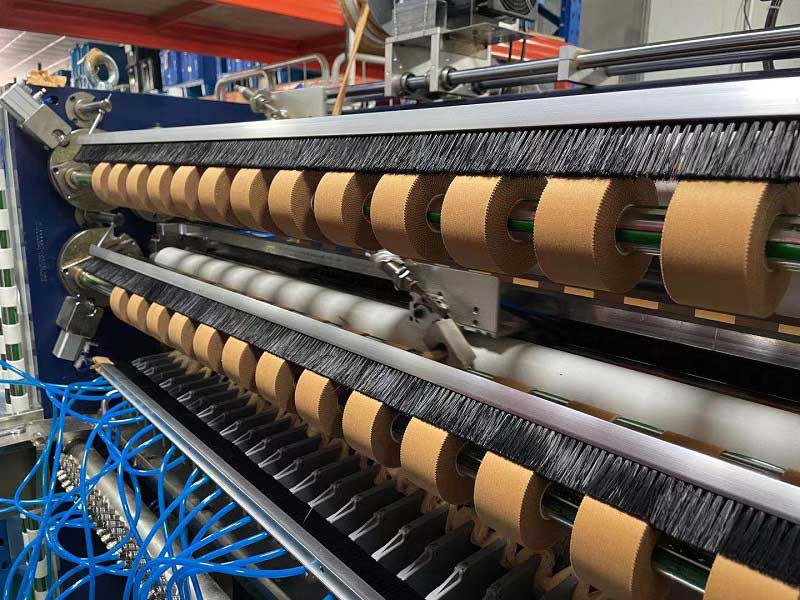

棉布與織物基材（如氧化鋅膠帶的棉布背襯）厚度大、纖維結構致密。用剃刀分切容易造成邊緣纖維拉扯、紗線散開。剪切式圓刀是這類材料的標配，上下刀配合剪切能干凈地切斷織物纖維而不產生毛邊。如果設備選型時忽略了這一點，后續無論怎么調整張力都難以獲得平整端面。

PE膜與OPP膜基材主要用于防水和透明觀察場景。薄膜類材料極易拉伸變形，分切過程中哪怕微小的張力波動都會導致膜面起皺或寬度偏差。PE膜尤其敏感，分切時若張力控制不當，成品卷會出現“竹筍狀”變形或端面不齊。

彈力布與運動膠帶基材（如肌效貼）具有高彈性，分切時張力必須從大到小錐度遞減——隨著卷徑增大逐步降低張力，否則內層受壓過大，卸卷后整卷回彈變形。

二、張力控制：醫用膠帶分切的“生死線”

醫用膠帶基材普遍偏薄偏軟，對拉伸敏感。張力控制不好，輕則收卷不齊，重則材料拉伸變形，膠粘劑的內聚結構受損，最終影響粘貼性能，成品粘性一致性直接報廢。

選型時需重點關注兩個層面。控制方式上，磁粉離合器張力控制屬于經濟型方案，適合普通BOPP類膠帶，但對醫用無紡布或PE膜而言精度不足，且長時間運行發熱會導致張力漂移。伺服電機閉環張力控制是醫用膠帶分切的更優選擇，張力波動可控制在±1%以內，對于拉伸敏感的薄型基材幾乎是必選項。放卷環節的矛盾尤為集中：母卷直徑從數百毫米持續衰減至芯部，轉動慣量急劇變化，若控制策略失當，膠帶不是被拉窄變形，就是松垮跑偏。

另一個關鍵功能是錐度張力控制。收卷時隨著卷徑增大，張力必須逐步減小。沒有這個功能，容易出“菜花卷”或內緊外松的問題，后道工序沒法用。

三、刀片系統：材質與類型的雙重考量

刀片材質直接影響切口質量和換刀周期。鎢鋼圓刀耐磨耗、耐高溫、硬度高，切出的斷面平穩光滑，在膠帶分切領域應用廣泛。高速鋼刀片韌性好、耐磨，也是常見選擇，尤其適合薄料分切。若對切口質量有極致要求，比如無紡布醫用膠帶，可以考慮超聲波分切——屬于非接觸式切割，切口完整平滑、不散邊、不毛刺，對材料幾乎沒有機械應力。

醫用場景有一個特殊需求值得留意：齒形刀片。如果生產的醫用膠帶需要用戶用手撕開，齒形刀分切時會在邊緣留下Z字形缺口，方便沿缺口撕開。130齒規格的齒形刀片就是專門針對醫療藥布、膠帶等易撕應用設計的，素材通常采用高速鋼或工具鋼，經熱處理保證韌性與耐磨性。

刀具類型的選擇與基材直接掛鉤：圓刀（上下刀剪切式）精度和切口質量優于平刀，是目前高精度分切的主流方案，尤其適合布基材料。薄膜類基材則可以考慮剃刀分切，材料浪費少、切口干凈。

四、精度要求：醫療級的“合規門檻”

醫用膠帶的寬度公差要求往往比工業膠帶更嚴格。普通BOPP封箱膠帶做到±0.1mm到±0.2mm就夠用了，但醫用膠帶，尤其是電子醫療領域用的高端產品，往往要求達到±0.05mm甚至更高。精度不達標，成品要么寬了窄了裝不進設備，要么端面不齊影響客戶上機使用。

這里有一個實在的建議：不要只看廠家標稱的理論精度，帶自己的材料去現場試切。 拿卡尺實測成品寬度偏差，比看宣傳冊靠譜得多。分切精度與刀系統、伺服電機精度直接掛鉤，高精度設備的進刀驅動和刀架移動通常采用伺服電機，以保證位置準確。

五、收卷與卷芯：別忽視后道工序的適配

這個參數容易被忽略，但直接關系到成品能不能適配客戶的設備。最大收卷直徑決定了單卷能做多長。直徑越大單卷越長、換卷次數越少，但直徑增大會加大內部張力梯度，容易導致膠帶變形。醫用膠帶通常單卷不會做得太大，需要結合實際出貨規格來定。

卷芯兼容性更實際。常見卷芯有3英寸、6英寸或1英寸塑料芯。高端機型采用無軸夾緊或氣脹軸設計，換芯快、精度保持好；低端機換芯耗時且精度容易下降。如果訂單卷芯規格經常切換，這個配置值得多花點預算。

至于速度，夠用就好。速度是產能的“天花板”，但醫用膠帶分切更看重穩定性與良品率，為最高速度買單未必劃算。

選型建議總結

醫用膠帶分切機選型，建議按以下邏輯逐步推進：先明確自身產品矩陣中最難切的基材是哪種（是無紡布、棉布還是PE膜），以此確定刀具系統的基本方向；再確認張力控制方案，只要涉及薄膜類或彈力布類基材，伺服閉環加錐度控制基本是必選項；最后用實際材料試切驗證，端面平整度、寬度公差、有無毛邊掉屑，這些實測結果比任何參數表都更有說服力。設備性能與基材特性精準匹配，才是醫用膠帶分切選型的真正要義。
